Size/尺寸 | 1/2" NPS TO 24" NPS |
Class/壓力等級 | 3000LB, 6000LB, 9000LB (STD, SCH80/XS, SCH160, XXH) |
Type/連接形式 | Buttweld/對焊 |
Surface Treatment/表面處理 | Hot Dipped Galvanizing, Epoxy & FBE Coating, Electro Polish, Sand Blasting, Soldering,Darken, 熱浸鍍鋅,環氧樹脂和FBE涂層,電拋光,噴砂,發黑 |
Materal/材質 | Stainless Steel, Alloy Steel, Duplex, Nickel Alloys, Low temperature Steel, Carbon Steel, Cupro Nickel 不銹鋼,合金鋼,雙相鋼,鎳合金,低溫鋼,碳素鋼,銅鎳合金 |
Manufacturing process/制造工藝 | Cutting, Heat treatment, Forging, Machining 鋸切、熱處理、模鍛、機加工 |
Manufacturing Standards/制造標準 | MSS SP-97 |
Stainless Steel/不銹鋼 | ASTM A182 F304, 304L, 316, 316L,310S, 316Ti,317L |
Duplex & Super Duplex Steel/雙相鋼 | ASTM A 182 – F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950. |
Carbon Steel/碳鋼 | ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2 |
Alloy Steel/合金鋼 | ASTM / ASME A 182, ASTM / ASME F5, F9, F11,F22, F 91 |
Copper Alloy Steel/銅合金 | Copper Alloy Steel Forged Threaded 90 Deg Elbow : ASTM / ASME SB 111 UNS NO. C 10100 , C 10200 , C 10300 , C 10800 , C 12000, C 12200, C 70600 C 71500, ASTM / ASME SB 466 UNS NO. C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30) |
Nickel Alloy/鎳合金 | ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200) , UNS 2201 (NICKEL 201 ) , UNS 4400 (MONEL 400 ) , UNS 8020 ( ALLOY 20 / 20 CB 3 ) , UNS 8825 INCONEL (825) , UNS 6600 (INCONEL 600 ) , UNS 6601 (INCONEL 601) , UNS 6625 (INCONEL 625) , UNS 10276 (HASTELLOY C 276) |

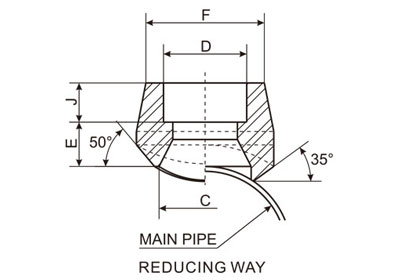

Out-Let Pipe NPS | Reducing Way | |||||||||
C | D | F | J (Min.) | E (Min.) | ||||||
3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |
1/8" | 13.7 | --- | 10.8 | --- | 22.0 | --- | 9.7 | --- | 10.4 | --- |
1/4" | 13.7 | --- | 14.2 | --- | 22.0 | --- | 9.7 | --- | 10.4 | --- |
3/8" | 19.1 | --- | 17.6 | --- | 25.9 | --- | 9.7 | --- | 12.7 | --- |
1/2" | 21.3 | 16.6 | 21.8 | 21.8 | 31.4 | 38.0 | 9.7 | 9.7 | 16.0 | 23.9 |
3/4" | 26.7 | 21.2 | 27.2 | 27.2 | 37.1 | 44.0 | 12.7 | 12.7 | 16.0 | 25.4 |
1" | 33.4 | 27.0 | 33.9 | 33.9 | 45.5 | 57.0 | 12.7 | 12.7 | 22.4 | 28.7 |
1-1/4" | 42.2 | 35.8 | 42.7 | 42.7 | 57.0 | 54.0 | 12.7 | 12.7 | 22.4 | 30.2 |
1-1/2" | 48.3 | 41.2 | 48.8 | 48.8 | 64.0 | 76.0 | 12.7 | 12.7 | 23.9 | 31.8 |
2" | 60.3 | 51.6 | 61.2 | 61.2 | 76.0 | 92.0 | 15.8 | 15.8 | 23.9 | 36.6 |
2-1/2" | 73.2 | --- | 73.9 | --- | 92.0 | --- | 15.8 | --- | 25.4 | --- |
3" | 88.9 | --- | 89.8 | --- | 109.2 | --- | 15.8 | --- | 30.2 | --- |
4" | 114.3 | --- | 115.2 | --- | 140.0 | --- | 19.1 | --- | 30.2 | --- |

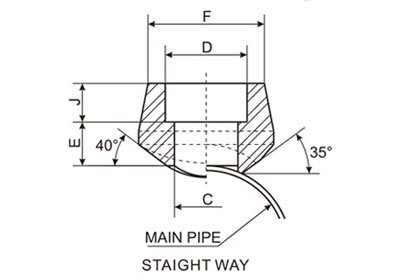

Out-Let Pipe NPS | Staight Way | ||||
C | D | F | J (Min.) | E (Min.) | |
3000LB | |||||
1/8" | --- | --- | --- | --- | --- |
1/4" | 11.5 | 14.2 | 22.0 | 9.7 | 10.4 |
3/8" | 14.5 | 17.6 | 25.9 | 9.7 | 12.7 |
1/2" | 16.5 | 21.8 | 31.4 | 9.7 | 16.0 |
3/4" | 21.5 | 27.2 | 37.1 | 12.7 | 16.0 |
1" | 27.2 | 33.9 | 45.5 | 12.7 | 22.4 |
1-1/4" | 36.0 | 42.7 | 57.0 | 12.7 | 22.4 |
1-1/2" | 42.0 | 48.8 | 64.0 | 12.7 | 23.9 |
2" | 53.0 | 61.2 | 76.0 | 15.8 | 23.9 |
2-1/2" | 65.0 | 73.9 | 92.0 | 15.8 | 25.4 |
3" | 80.0 | 89.8 | 109.2 | 15.8 | 30.2 |
4" | 104.0 | 115.2 | 140.0 | 19.1 | 30.2 |
